3D Fachwerk und 3D Dach

In diesem Blog-Eintrag möchten wir ein aktuelles Beispiel für ein 3D Dach und 3D Fachwerk vorstellen.

Bei der Darstellung einer Fachwerkkonstruktion bzw. eines Dachbalkensystems kommt sehr häufig die 3D Darstellung zum Einsatz, da ein aufwendiges Balkensystem sehr kompliziert sein kann und eine dreidimensionale Visualisierung die Darstellung vereinfacht bzw. einen besseren Überblick gewährleistet.

Der Auftraggeber möchte zuerst den IST-Zustand und anschließend mehrere Varianten des ausgebauten Daches dargestellt haben. Das Gebäude ist ein Fachwerkhaus aus dem 16. Jahrhundert und fast vollständig saniert. Der Innenausbau des Gebäudes ist abgeschlossen. Das Dach wurde vor 8 Jahren neu eingedeckt, jedoch ein Innenausbau hat nicht stattgefunden.

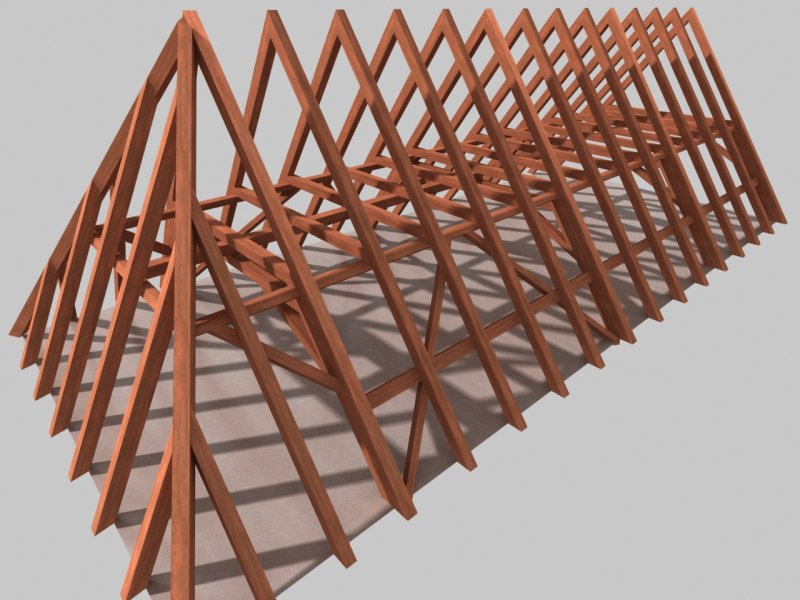

3D Dach Visualisierung Da die Balkenkonstruktion des Daches sehr kompliziert ist, war es bereits eine Herausforderung ein Aufmaß zu erstellen, in dem auch jeder Balken korrekt festgehalten wurde. Nachdem dieser Arbeitsschritt vollzogen wurde, kahmen wir mit der Erstellung das 3D Daches zum Einsatz. Da der Auftraggeber sehr großen Wert auf die Genauigkeit des 3D Modells legt, musste fast Jeder Balken einzeln in die 3D Szene gesetzt werden. Das 3D Fachwerk des Daches können Sie im ersten Entwurf (Bild rechts) sehen.

Im nächsten Schritt wird eine zweite kleinere Hälfte des Daches folgen, welche am hinteren Ende in einem Winkel von ca. 30 Grad anschließt. Weiterhin werden einige vorhandene Einbauten sowie ein Treppenaufgang ergänzt.

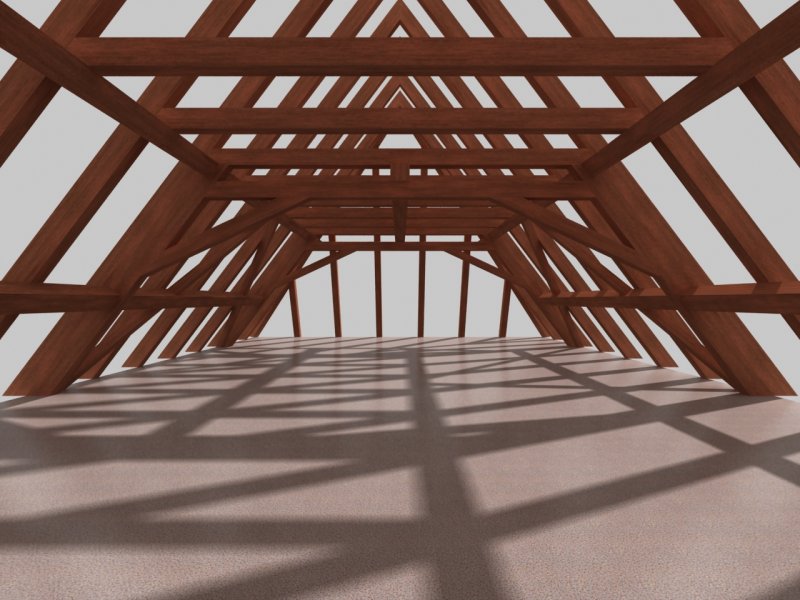

3D Fachwerk Visualisierung Da es sich hier um ein gemeinnütziges Projekt handelt und die 3D Visualisierungen von der Firma epromod gesponsert werden, wird die Planung und Realisierung einige Zeit in Anspruch nehmen. Wir werden über den gesamten Verlauf des Ausbaus 3D Visualisierungen erstellen, um die Planung zu unterstützen. Da es sich hier um ein sehr interessantes Projekt handel [Projekttitel: 3D Fachwerk und 3D Dach], werden wir stetig in unserem Blog berichten und Zwischenergebnisse Präsentieren.

Sollen wir Sie bei einem ähnlichen Projekt unterstützen, dann schauen Sie sich in unserem Bereich Architektur-Visualisierung um bzw. kontaktieren Sie uns einfach.

28. September 2009
Geschrieben von epromod | Untagged
